T8-C-Q1全控智能开关
安装/设置/使用说明书
安 全 事 项
为了安全、有效的使用本开关,请您在使用前阅读本说明书
禁止在通电的情况下触摸开关后面的接线端子部分和开关线路板部分
禁止在通电的情况下安装本开关
禁止所接负载超过本开关额定功率
禁止在潮湿或可能引起爆炸的环境中使用
请勿使用注入式电源,如调压器等
请勿使用含酒精、甲醇等化学洗涤剂清洁开关
非专业人员请勿拆卸本开关

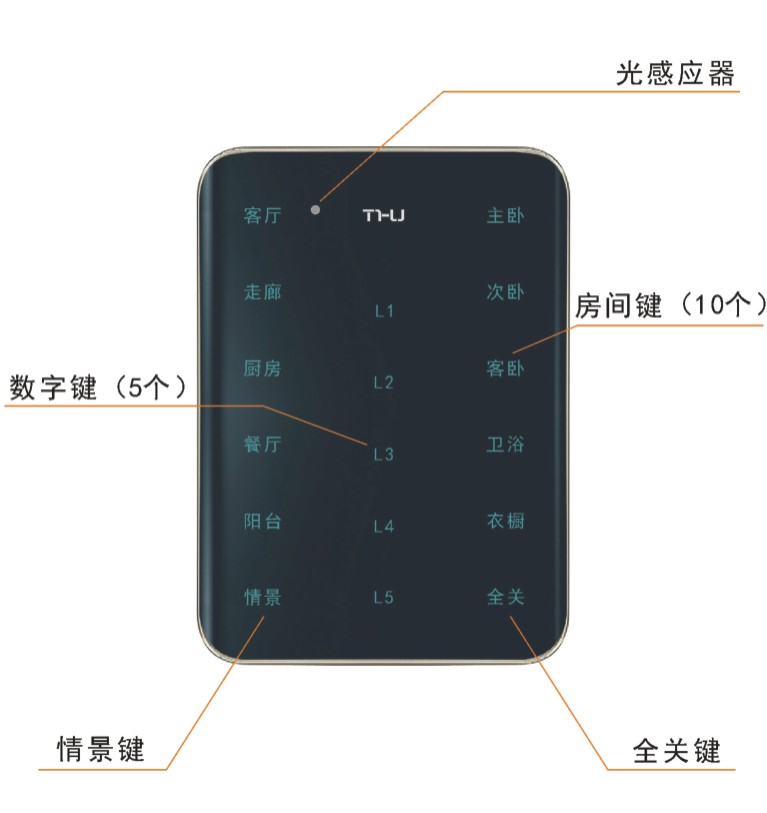

开关正面图
![](HTTP://www.cnthzn.com/upload/news1/2019520141213967.jpg)
产 品 参 数
产品名称:全控智能开关
产品型号:T8-C-Q1
安装类型:86型安装
供电输入:AC220V/50~60Hz
使用负载:灯具<500W/路(阻性负载)
灯具<200W/路(容性负载)
插座<1000W/路(阻性负载)
控制路数:灯具50路
插座50路
操作方式:电容式触摸
工作温度:-10℃~50℃
产品尺寸:120mm×86mm×38mm
安 装 方 法
(标准安装)
1.用螺丝刀对准开关下面撬口,旋转撬开面板
2.按照接线图正确接好导线
3.接线完成后,将开关安装在暗盒里面
4.盖上面板,安装其它开关
5.所有开关全部安装完毕,等待1分钟,即可通电设置开关
断电→接线→安装/盖面板→等待1分钟→通电→调试
(快速安装)(不推荐)
1.将总电源断开,确认线盒线路已经断电
2.开关不需要打开面板,先将电源火线和零线接入开关(注意不要接错)
3.再将灯具或插座控制线,依次正确接入开关的输出端口
4.将所有开关接线完成,通电(注意安全)再依次按开关上的数字键,确认所接端口是否正确
5.所有开关端口接线确认完成,再关闭总电源
6.打开开关面板,将开关安装完毕,再盖上开关面板
7.所有开关安装完成,并全部盖上面板,通电再进行开关的设置

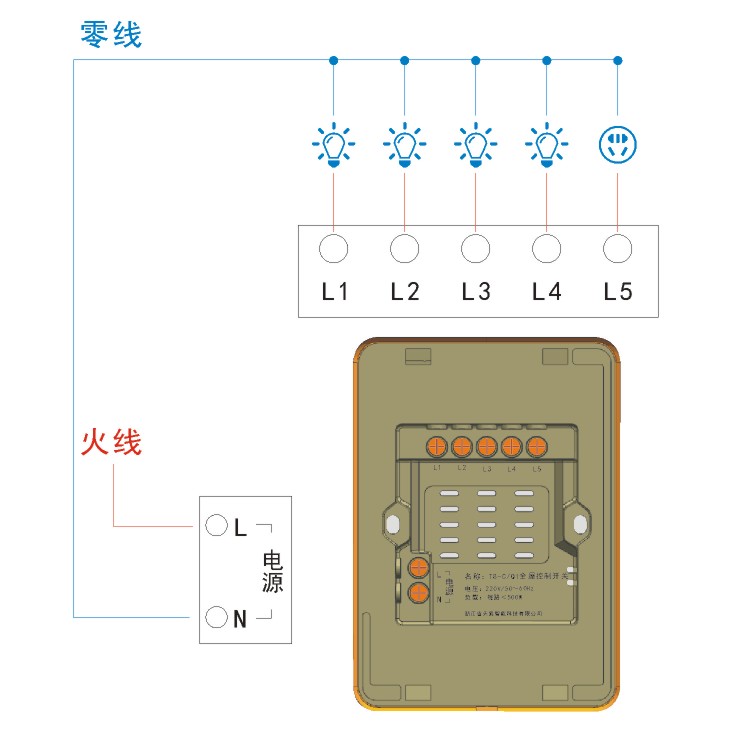

开 关 接 线 图
![](HTTP://www.cnthzn.com/upload/news1/2019520141852556.jpg)
(推荐将功率大的用电设备接入1号端口)
(可以定制大功率输出端口)
开关输出为火线,输出端口可以全部接灯具或全部接插座,或者两者混接,但每路输出负载不可以超过额定数值

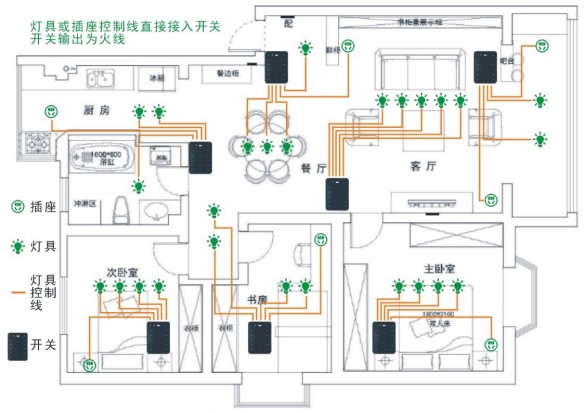

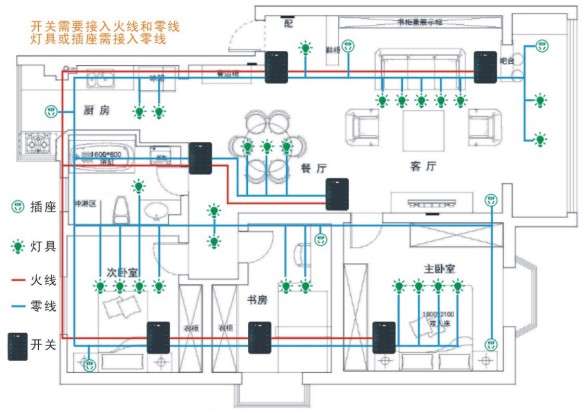

户型模拟接线图
![](HTTP://www.cnthzn.com/upload/news1/2019520142313489.jpg)
![](HTTP://www.cnthzn.com/upload/news1/2019520142237674.jpg)
功 能 特 点
无线组网:
开关之间为无线方式组网,不需要信号线连接,开关重新上电会自动组网,并且具有设备中继功能。
触摸操作:
触摸开关上面的各个按键,可以直接打开本开关控制的灯具及插座或控制其它开关上的灯具及插座的功能。
房间互控:
开关设置以后可以相互控制所有50路灯具和50路插座,并且同步显示灯具及插座的状态,在APP上可以同步控制开关。
情景模式:
情景模式可以一键打开多组灯具,每个开关可以单独设置不同的5组模式,也可以在APP上设置更多的情景模式。
状态显示:
开关上房间指示灯为红色时,该房间有灯具开启,房间指示灯为蓝色时,该房间灯具关闭,APP会同步显示开关的状态。
自动夜光:
按键有LED背光显示,方便在晚上使用开关,晚上按键背光自动变暗。
离家模式:
按住全关键2S可以一键关闭所有灯具,实现一键离家关闭功能,APP上也具有此功能。
APP控制:
可以增加智能主机,在手机APP上对开关进行控制。
定时控制:
在APP上可以随意设置所有灯具或插座的定时开启及关闭,也可以设置多路同时联动开启/ 关闭
使 用 方 法
1.开关安装:
开关适用于各种户型的套房,自带5路火线输出,面板上有10个房间键,每个房间键能控制5路输出,在任一开关上都能控制50路灯具和50路插座,输出端口可以接各种灯具或插座,一般推荐每个房间安装1-2个开关,将该房间的灯具或插座的控制火线接入开关,其它房间以此类推,开关如有多余输出端口,也可以就近接入其它房间的灯具或插座,再与玄关或通道处安装几个开关,安装设置完成后,即可在任一开关上随意控制家中所有的灯具和插座。(一套房子一般需要8-10个开关即可)
2.开关设置:
开关安装完成通电后要先设置内网密码(用于开关之间的通讯)和数字键名称(用于在其它开关上控制本开关的灯具或插座)
2.1内网密码设置:
同时按住数字4/5键5S左右,所有红蓝指示灯闪3下,蜂鸣器提示后,在5个数字键里面输入6位密码,再按全关键确认退出,开关内网密码设置完成。
格式为:数字键4/5(5S)+6位数字键(密码)+全关键。
如果其它开关在通电状态,且原来的内网密码一样,则会接收该密码,使所有开关全部一键设置为此密码
2.2内网密码复位:
同时按住数字4/5键5S左右,所有红蓝指示灯闪3下,蜂鸣器提示后,不输入任何密码,直接按全关键确认退出,内网密码复位成功
格式为:数字键4/5(5S)+全关键。
如果其它开关在通电状态,且原来的内网密码一样,则会接收本次密码复位,使所有开关全部一键复位为初始密码。
注:使用智能主机添加本开关时,需要先将开关内网密码全部复位为初始密码才可以接入主机。开关密码将由APP端自动产生。
2.3数字键名称设置:
开关有2组显示界面,平时待机状态显示的是灯具的情况,1S内双击全关键,所有指示灯流水闪动,蜂鸣器提示后会进入插座显示界面,在不同的界面可以对开关进行灯具或插座的设置及控制。上面的5个数字键可以直接控制本开关的5路输出,每个按键根据需要单独设置此路输出为控制灯具或控制插座,并且设定此路输出的按键名称,用于其它开关对该路输出的控制。
2.3.1设置灯具控制:
列如:把开关数字1号键设置为控制主卧1号灯具,确定主卧1号灯接在开关的1号输出端子上,在开关待机状态,按住1号数字键,5S后蜂鸣器"滴"一声,1号数字键闪烁,再按主卧键,再按1号数字键,最后按全关键确认退出,设置完成。
格式为:数字键(5S)+房间键+数字键+全关键。
设置完成后,可以在这个开关上直接按1号数字键,或者按主卧键+数字1号键,将会打开或关闭主卧的1号灯具,也可以在其它开关上按主卧键+1号数字键来控制主卧的1号灯具。其它灯具的设置以此类推。
2.3.2设置插座控制:
列如:把数字2号键设置为控制主卧2号插座,确定主卧2号插座接在开关的2号输出端子上,开关在待机状态,1S内双击全关键,显示流水灯,进入插座界面,按住2号数字键,5S后蜂鸣器"滴"一声,再按主卧键,再按2号数字键,最后按全关键确认退出,设置完成。
格式为:双击全关键+数字键(5S)+房间键+数字键+全关键
设置完成后,可以在这个开关上直接按2号数字键,将会打开或关闭主卧的2号插座,也可以在本开关或其它开关上按全关键进入插座界面,再按主卧键+2号数字键来控制主卧的2号插座。其它插座的设置以此类推。
如将2个开关上的数字按键设置同一名称,则该2个按键将组成双控,2个开关上各自的输出端口同步动作。
可以将不同房间的灯具或插座接到同一个开关上面,开关的数字键都可以随意设置各种名称,如一个开关上的数字键1设置为客厅1,那数字键2也可以设置为主卧1,数字键3可以设置为书房1等。
数字键设置为灯具,那么在插座界面直接按该数字键无效,数字键设置为插座,那么在灯具界面直接按该数字键无效
3.开关功能:
3.1.互控功能:
在任一开关上都可对网内所有灯具和插座进行操作。
方法1:开关在待机状态,按房间键,指示灯闪烁,5S内选择数字键,即可打开该路灯具,5S内再次触摸该数字键,关闭该路灯具,也可在5S内触摸其它数字键,即可打开或关闭其它灯具,无操作5S后自动退出回到待机状态
(双击全关键进入插座界面,可以按上面的方法对插座进行控制,没有操作10S后自动回灯具界面)
方法2:一键关闭一个房间的灯具或插座:开关在待机状态,按房间键,指示灯闪烁,5S内按全关键,关闭该房间所有灯具。
(双击全关键进入插座界面,可以按上面的方法对插座进行一键关闭控制)。
以上操作时可以直接按其它房间键对其它房间进行控制
3.2.状态显示:
开关在待机状态时为显示灯具的界面,所有按键指示灯为蓝色,如有房间里面有灯具开启,该房间指示灯变为红色,触摸该按键,灯具开启的数字键指示灯为红色。
进入插座界面后会显示各个房间插座的开启和关闭的状态,有开启插座的房间会显示红色,触摸该按键,插座开启的数字键指示灯为红色,在插座界面,双击全关键或10S后无操作会退到灯具显示界面。
3.3.离家模式:
待机时在任一开关上按住全关键2S,所有指示灯闪烁,提示音长鸣,可以关闭网内所有的灯具,实现一键全关功能。
3.4.房间锁定:
在灯具界面,按住需要锁定的房间键2S,该房间指示灯慢闪,即将该房间里面的灯具状态锁住,其它开关不能对该房间的灯具进行操作,再次按住该按键2S,解除锁定功能。(插座界面无此功能)
3.5.情景模式:
3.5.1模式设置:
情景模式为一键开启多路灯具,每个开关可以单独设置5组模式,每组模式可以存储多组灯具。
列如:情景1加入走廊1/客厅1/主卧2/这3路灯具,按情景键5S,指示灯闪烁,按数字1号键,再按走廊键,按数字1,再按客厅键,按数字1,再按主卧键,按数字2,最后按全关键确认退出,设置完成。
格式为:情景键(5S)+数字键(选择情景编号) +房间键+数字键(选择需要加入的灯具编号)+····(继续增加要加入的灯具编号)+全关键。
其它情景模式以此类推。
设置完成后,按上面的操作再次设置,即会覆盖上次的情景。
3.5.2情景模式操作:
待机状态按情景键,指示灯闪烁,5S内按数字键,打开该情景模式里面的灯具,模式里面的灯具已经有处于打开状态,该灯具状态不变。
(插座界面无此功能)
疑难解答
1.1开关安装后触摸没有反应:
答:
①开关是否已经通电?
请连接电源,且面板指示灯亮起。
②是否带电盖上面板?
请关闭电源,2分钟后再通电测试。
③按键触摸时有声音,但不能操作
是否进入设置状态或锁定状态,请按全关键退出设置状态或重新上电重启开关
1.2开关之间不能相互控制:
答:
①开关安装位置是否超过收发距离?
请调整开关之间的距离或在中间增加开关。
②有其它无线干扰信号?
请关闭电源,2分钟后再通电。开关会自动组网。
③检测开关内网密码是否一致?
如有一些开关可以互控,其它一些开关不能联网控制,请按照2.1内网密码设置重新对所有开关进行内网密码设置,使所有开关保持一样的内网密码。
1.3房间按键一直闪烁:
答:
①此时该按键开启了房间锁定功能
请按住该按键2S,听到提示音后,该指示灯恢复,该房间锁定状态解除
1.4面板显示已经关闭灯具,但灯具没有关闭:
答:
①开关输出端口接错?
请重新调整输出端口位置,正确接入
②灯具开启电流过大?
一般情况下,有多个LED电源组成的灯具(如花灯等),因为启动时的瞬间电流过大, 导致开关里面的继电器触点黏连,所以关闭灯具时,继电器触点没有弹开,使灯具还在开启状态,可以尝试关闭电源或拍打开关,使继电器触点复位。(或可咨询本公司,更换大电流继电器)
